详细说明

复合式排气阀CARX-16

产品名称
复合式排气阀
产品型号
CARX-16
产品压力
PN16(1.6Mpa)
产品单位
产品规格
DN50-DN200
产品编号 DN50-DN200
  • 产品说明

*产品概述

CARX复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。
CARX复合式排气阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

*主要零件材料

序号

名称

材质

1

阀体

HT200

2

阀盖

HT200

3

浮球

SUS 304

4

杠杆架

铸铜ZH59

5

铸铜ZH59

6

塞头

丁睛橡胶NBR

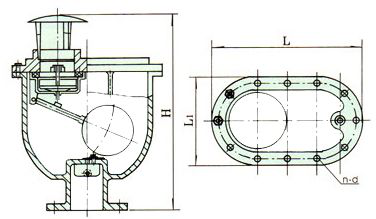

*产品结构尺寸图



CARX复合式排气阀(尺寸图)

*主要连接尺寸

型号

公称通径

DN(mm)

尺寸(mm)

H

L

L1

D

D1

D2

z-φd

CARX-1.0

CARX-1.6

DN20

375

290

180

105

75

55

4-12

DN25

375

290

180

115

85

65

4-14

DN50

480

360

205

160

125

100

4-14

DN80

520

405

245

195

160

135

4-18

DN100

530

405

245

215

180

155

4-18

*产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。





×
